緊急切斷閥的種類和用途
一、SZ0QDQ421F智能氣動緊急切斷閥--用途和性能規范：
1、用途：SZ0QDQ421F智能氣動緊急切斷閥分單位作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。 2、性能規范：
規格 (DN) | 公稱 壓力 (Mpa) | 密封 試驗 壓力 (Mpa) | 工作 溫度 (℃) | 適用 介質 | 控制氣缸部分 | 電源 | 閥瓣 開啟 高度 (mm) | 使用 介質 | 閥瓣開啟時最大 氣壓(Mpa) | 25 | 2.5 | 2.75 | -40℃~+80℃ | 液氨、液化 石油汽、天然氣 | 15 | 壓縮空氣、氮氣 | 0.6MPa | 4~20mA | 40 | 2.5 | 2.75 | 18 | 0.6MPa | 50 | 2.5 | 2.75 | 20 | 0.6MPa | 80 | 2.5 | 2.75 | 27 | 0.6MPa | 250 | 2.5 | 2.75 | 90 | 0.6MPa |
二、SZ0QDQ421F智能氣動緊急切斷閥--作用原理及結構說明：
1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠4mA~20mA電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關閉。 2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。 3、常開式可采用單作用代替或按要求訂做。 4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門 開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現 5、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。 6、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
QDY421F 不銹鋼液動緊急切斷閥是一種安全保護閥，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。 二、QDY421F不銹鋼液動緊急切斷閥--性能規范 壓力等級 | 常溫試驗壓力（Mpa) | 殼體 | 密封 | 低氣壓密封 | 公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 | 2.5 | 3.75 | 2.75 | 0.6 | 4.0 | 6.0 | 4.4 | 0.6 | 適用溫度 | ≥75℃ | 適用介質 | 機械油 |
壓力等級 | 20K 4.0MPa | 油缸工作壓力 | ≤6.0.Mpa | 使用溫度 | -40~+80℃ | 油缸使用介質 | 混合錠子油 ，變壓器油 | 使用介質 | 天然氣，液化氣，液氨 | 熔閉時間 | ±70℃ | 關閉時間 | ≤10秒 | 油缸開啟壓力 | ≥2.0MPa |
四、保管安裝使用注意事項 1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。 2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。 3、本閥采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。 4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。
一、氨用電磁動緊急切斷閥--用途和性能規范： 1、用途：0QDQ421F-25氨用電磁動緊急切斷閥分單位作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。 2、性能規范 規格 (DN) | 公稱 壓力 (Mpa) | 密封 試驗 壓力 (Mpa) | 工作 溫度 (℃) | 適用 介質 | 控制氣缸部分 | 電源 | 閥瓣 開啟 高度 (mm) | 使用 介質 | 閥瓣開啟時最大 氣壓(Mpa) | 25 | 2.5 | 2.75 | -40℃~+80℃ | 液化 石油汽 | 15 | 氮氣 | 0.6MPa | -AC220/DC24 | 40 | 2.5 | 2.75 | 18 | 0.6MPa | 50 | 2.5 | 2.75 | 20 | 0.6MPa | 80 | 2.5 | 2.75 | 27 | 0.6MPa | 250 | 2.5 | 2.75 | 90 | 0.6MPa |
二、氨用電磁動緊急切斷閥--作用原理及結構說明： 1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關閉。 2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。 3、常開式可采用單作用代替或按要求訂做。 4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門 開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現 5、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。 6、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
SQDQ421F手動氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動，在沒有氣源/電源的情況下，可以通過手動來開啟/關閉切斷閥。保證企業的正常生產。
SQDQ421F手動氣動緊急切斷閥利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。適用于氨氣/燃?xì)鈨?，管道出入口控制切斷流量的安全閥門。
氣動緊急切斷閥結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮氣`無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼：304,316,316L
彈簧：50CrVA（彈簧鋼）
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
三、作用原理和結構說明：
1.當氣源給壓時，先導閥開啟，通過與閥瓣之間的導槽是進口端卸壓，以減小啟閉力，使切斷閥開啟省力而迅速，當氣源卸壓時緊急切斷閥自動關閉。
2.氣動切斷閥設有易熔化塞自動切斷裝置，當環境溫度達到75±5℃時易熔合金熔化，氣缸卸壓，使貯罐切斷閥自動關閉。
3.站用切斷閥采用聚四氟乙烯密封面，密封性良好。
4.儲罐切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸○型圈。
5.主要運動部件采用含鉻不銹鋼，耐蝕性良好。
一、氣動O型切斷球閥--概述： ZSHR系列氣動O型球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。 二、氣動O型切斷球閥--用途： ZSHR氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的氣體、液體介質。 三、氣動O型切斷球閥--閥體： | 型 式 | 直通鑄造球型閥 | | 公稱通徑 | 15、20、25、32、40、50、65、80、125、200、250、300、350、400mm | | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | | 法蘭標準 | JB/T79.1-94、79.2-94等 | | 材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | | 上 閥 蓋 | 與閥體成一整體-45~+400℃ | | 壓蓋型式 | 螺栓壓緊式 | | 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
四、氣動O型切斷球閥--閥內組件： | 閥芯型式 | 球型閥芯 | | 流量特性 | 快開特性 | | 材料 | 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti) | | 額定行程 | 全開90 |

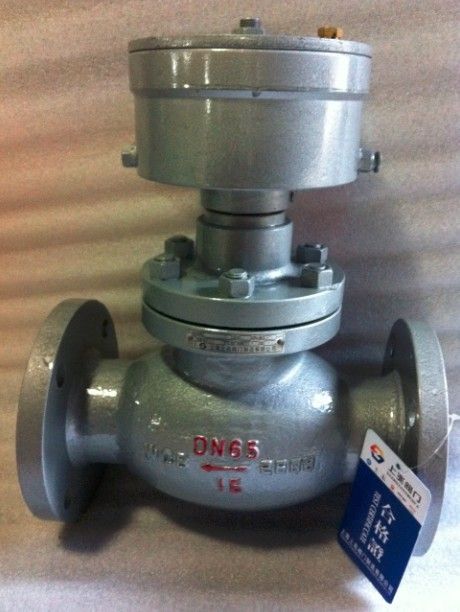

 一、氨氣緊急切斷閥--概述：
QDQ421F氨氣緊急切斷閥適用于氨氣/燃?xì)鈨?，管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。
氣動緊急切斷閥裝有低熔點(易熔合金)的塞子，在外界≥80℃溫度易熔合金熔化堵塞氣管泄壓切斷閥迅速關閉,保證儲罐系統的安全。
氨氣緊急切斷閥(氣動緊急切斷閥)由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。緊急切斷閥的氣源要求經過濾的(壓縮空氣)氮氣。
二、氨氣緊急切斷閥--性能規范:
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮氣、無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA(彈簧鋼)
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
類型：氣動/常閉式.常開式 鑄剛/不銹鋼

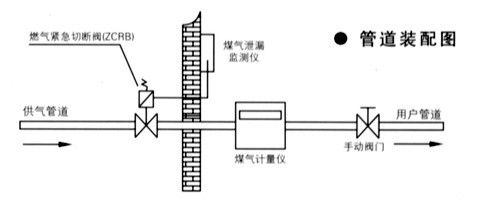

ZCRB系列燃?xì)饩o急切斷閥是一種新型的燃?xì)夤艿拦こ痰陌踩涮籽b置,主要應用于以下場合: 1.與可燃?xì)怏w泄漏監測儀器相連接。當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣體閥門,切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。 2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。 3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃?xì)夤?yīng)，防止煤氣爆炸的發生。 4.在城市或工廠的燃?xì)夤?yīng)管網內設置BZCK燃?xì)饩o急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。 本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃?xì)饧耙夯蜌獾瓤扇細怏w，廣泛應用于供氣管網系統，燃?xì)鉄崮芄S車間，燃?xì)忮仩t房及住宅居所的安全設施。 二、閥門功能及工作原理 本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。 1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。 2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。 3、本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。 4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。 根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。 1、適用于煤氣、天然氣及液化石油氣。 2、閥門規格：螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350 3、工作壓力：0.5bar～6bar 4、電氣防護等級：CEI IP65/IP67 5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5 6、工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W 7、操作系數：不間斷輸出或脈沖型 8、電氣連接：插件（不分正負極） 9、線圈功率:≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W 線圈型號:MF-1(2≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 線圈型號:ZCLF-1(2) 10、工作環境溫度：-15～60℃ 11、密封材料：NBR橡膠 12、閥體材質：黃銅、不銹鋼、碳鋼 13、閥門關閉時間：少于1秒 四、手動復位操作過程 當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。 注：手動復位必須在電磁閥線圈斷電時操作。
QGJ43F-25機械式車用緊急切斷閥裝置在液化氣罐車、火車罐車、球罐、貯罐等運輸及貯存設備中的重要設施，在閥門的油壓管路或手拉裝置上裝有低熔點物質閥的塞子，在液化氣體裝卸時，如出現意外事故，緊急切斷裝置能夠保護設備安全、操作人員安全和周圍環境安全，防止重大事故的發生。 規格 (DN) | 公稱壓力 (Mpa) | 密封試驗 壓力(Mpa) | 工作溫度 (℃) | 適用介質 | 控制油缸部分 | 閥瓣開啟 高度 | 使用 介質 | 閥瓣開啟壓力(Mpa) | 25 | 2.5 | 2.75 | -40℃~ +50℃ | 液化石油或液氨等 | 12 | 2#錠子油 或13#機械油 | 2.0-4.0Mpa | 50 | 2.5 | 2.75 | 18 |
三、作用原理及結構說明： 1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，罐車、球罐、貯罐等系統使用時靠手搖油泵壓力或手動裝置將閥門打開，在油路壓力或者手動裝置使用下使閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓泄掉或者放開手動裝置，閥門即自動關閉，或因管路上的低熔點塞子在溫度升高自行熔化來實現。 2、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》尺寸標準。
|
