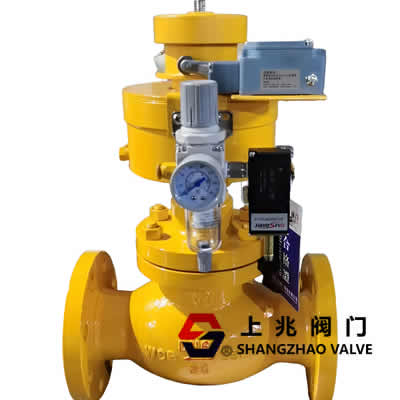

氣動切斷閥廣泛用于化工、污水、冶金、熱力管路通斷管控，選型參數出錯極易出現泄漏、啟閉失靈、使用壽命短等問題，上海上兆閥門結合多年生產定制經驗，整理實用選型要點，方便采購與工程選型參考。
一、依據介質參數選型
介質種類：清水、常溫氣體可選碳鋼、鑄鐵閥體；酸堿、腐蝕性廢水選用 304/316 不銹鋼或襯氟閥體；介質含泥沙、固體顆粒物，優先硬密封結構，防止密封面磨損卡澀。 介質溫度：常溫工況（-20℃～80℃）選配橡膠、四氟軟密封；高溫蒸汽（200℃以上）選用鉻鉬鋼閥體 + 金屬硬密封；低溫液化介質選用低溫專用閥體材質，規避低溫脆裂故障。 工作壓力：常規管路選用 PN16、PN25 壓力等級，高壓工藝管道按需選用 PN40、PN64 規格，選型預留 1.2 倍以上承壓安全余量。
二、氣動執行器選型
單 / 雙作用區分：易燃易爆、危化管路、緊急聯鎖工況選單作用彈簧復位執行器，斷氣斷電自動閉合，保障管路安全；普通常規自控管路選用雙作用執行器，性價比更高。 防爆配置：化工防爆車間、油氣環境，配套防爆電磁閥、防爆限位開關；戶外露天安裝選用防水防塵型執行器配件。
三、密封與連接方式
密封形式：要求零泄漏潔凈管路選軟密封；含雜質、高溫介質選用金屬硬密封；強腐蝕介質采用波紋管密封，杜絕介質竄入執行器內部。 閥體連接：DN50 以上工業管道多用法蘭連接；小管徑儀表管路可選螺紋連接，高壓管路采用對焊連接。
四、通徑與配套附件
按照管道實際流量核算閥門通徑，閥門通徑不宜大于或小于管道規格；遠程自動化控制，按需加裝電磁閥、氣源三聯件、行程反饋開關，需要手動檢修可加裝旁通手輪機構。
五、廠家定制說明
工況參數特殊、非標溫度壓力、特種腐蝕介質，可對接上海上兆閥門定制非標氣動 切斷閥，按需調整閥體材質、執行器扭矩與密封配置，適配各類非標工業管線工況。
|
